O método de teste ASTM D7192-08 abrange a determinação das propriedades de perfuração de filmes plásticos em uma faixa de velocidades de teste. Os materiais abrangidos por esta norma devem ter uma espessura não superior a 0,25 mm (0,010 pol.) e não ser rígidos conforme definido na seção 3.2.1 da norma. O teste descrito na norma é projetado para fornecer respostas de carga versus deformação do filme plástico sob condições de deformação multiaxial em várias velocidades de impacto. Ao testar em várias velocidades de impacto, pode ser obtida uma medida da sensibilidade da película aos eventos de impacto. Recomendadas no padrão de teste são velocidades de 2,5, 25, 125, 200 e 250 m/min. (0,137, 1,367, 6,835, 10,936 e 13,670 pés/s).
A máquina usada para o teste consistirá de dois conjuntos, um fixo, o outro acionado por método adequado para atingir a velocidade de impacto necessária, um conjunto de fixação da amostra com superfície emborrachada para evitar qualquer deslizamento e uma região sem suporte de 76 ± 3,0 mm (2,992 ± 0,118 pol.). O filme deve ser mantido esticado, mas não esticado com tanta força que possa causar danos à amostra antes do teste. Um mínimo de cinco amostras devem ser testadas em cada velocidade especificada com um conjunto de êmbolo que consiste em uma haste de 12,70 ± 0,13 mm (0,5 ± 0,005 pol.) de diâmetro com uma extremidade hemisférica do mesmo diâmetro.

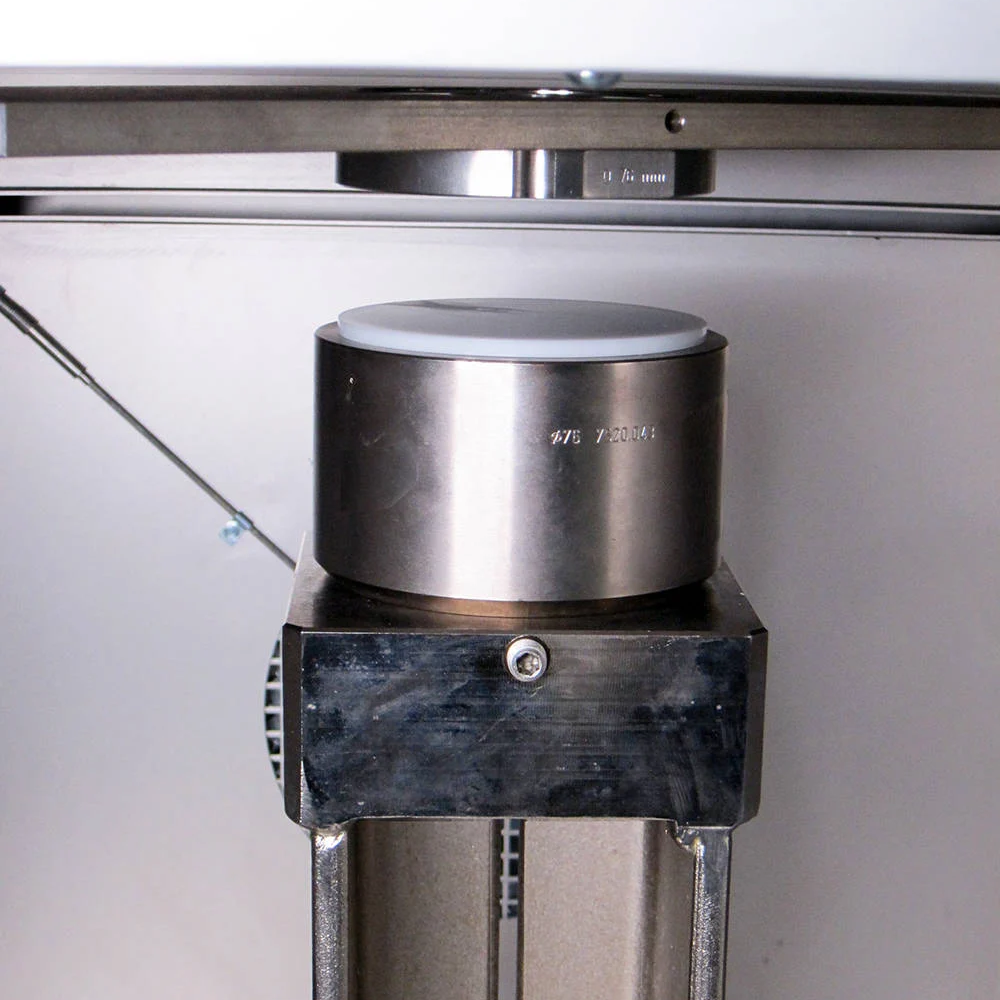

Quando solicitado a oferecer uma solução de teste para este padrão, recomendamos o uso de uma torre de queda Instron 9400, como a 9440 para atingir velocidades de impacto de até 4,65 m/s ou a 9450 para ter uma faixa mais ampla de velocidades de impacto. Nossos aros de filme fino garantem que o filme seja esticado sobre a região sem suporte antes do impacto. Costumamos recomendar uma célula de carga de 0,45kN ou 4,5kN dependendo da resistência do filme e do tipo de falha.
O sistema de aquisição de dados, o controlador Touchscreen e o software Bluehill Impact fornecem os meios para medir e registrar a carga, o deslocamento e a velocidade do evento de teste simultaneamente. Além disso, são fornecidos valores de energia em pico de carga e energia total absorvida.
