ASTM D1621 descreve o procedimento de teste para determinar as propriedades compressivas de materiais celulares rígidos, particularmente plásticos expandidos. Os plásticos rígidos celulares ou espumados são fabricados em diferentes formas para uma variedade de aplicações relacionadas à construção. As propriedades comuns ao plástico celular incluem isolamento térmico (perda de calor ou proteção contra fogo), absorção sonora, alta relação resistência-peso e resistência a terremotos. As propriedades possuídas por qualquer plástico celular são produto de sua resina, sua estrutura celular (aberta vs. fechada) e sua densidade. As propriedades do material relatadas durante os testes ASTM D1621 incluem resistência à compressão, deformação na resistência à compressão, limites de escoamento e, se solicitado, módulo de compressão.

PLACAS E ACESSÓRIOS

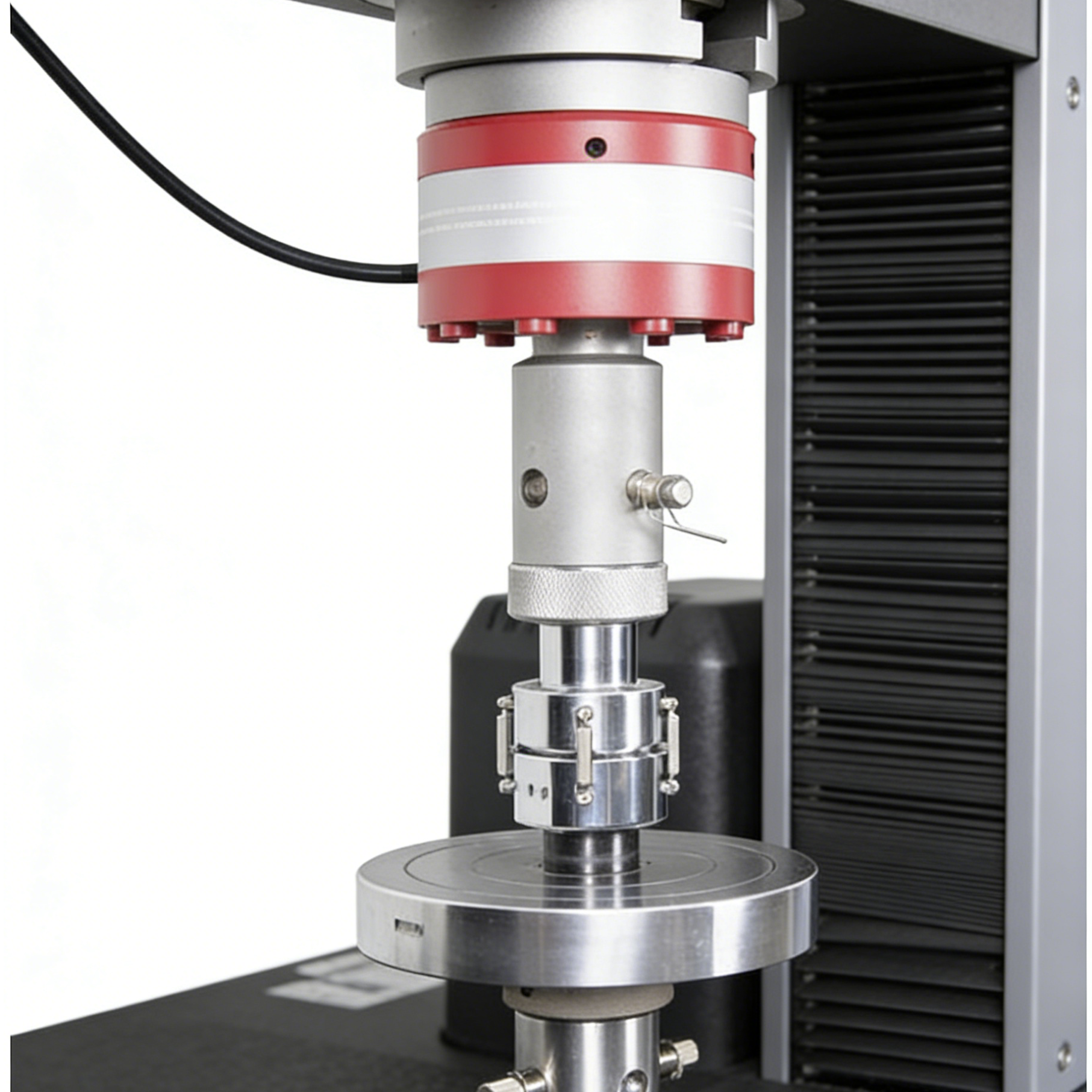

As dimensões preferidas da amostra para testes ASTM D1621 são uma área de seção transversal quadrada ou circular entre 4 e 36 polegadas quadradas e uma altura entre 1 polegada e a largura (ou diâmetro) da amostra. Observe as diferenças dimensionais entre as amostras D1621 e D695, que são padrões de teste de compressão ATSM para materiais plásticos. As placas de compressão com assentos esféricos integrados são ideais para garantir o paralelismo entre placas, o que é um requisito da norma. Dependendo da sua aplicação, os itens a seguir são comumente usados para testes ASTM D1621:

Placa de compressão superior com sede esférica integral (os diâmetros variam de 2 a 8”)
Placa rígida inferior de tamanho correspondente
LVDT (dependendo do deslocamento necessário)
Suporte LVDT para placas


DICAS E TRUQUES ÚTEIS
As placas de compressão com assentos esféricos integrados são ideais para garantir o paralelismo entre placas, o que é um requisito da norma. A natureza autocompensadora deste acessório maximizará a área de contato entre a placa e a amostra.
Ao medir o deslocamento compressivo, a ASTM D1621-16 permite a medição usando o deslocamento direto da placa de compressão ou através da extensão da cruzeta, eliminando os efeitos da conformidade do sistema. Se a medição direta de deformação for usada, um transdutor de deslocamento será necessário para medir a distância entre a placa superior e inferior. O transdutor também deve ser verificado em conformidade com ASTM E83 Classe C ou superior. Nossos LVDTs podem ser montados diretamente nas placas de compressão e são projetados para medir o deslocamento diretamente das placas. Para medir o deslocamento através da extensão da cruzeta, o software de teste Universal pode fazer uma correção automática de conformidade para eliminar a conformidade do sistema na curva de teste. Revise o whitepaper de correção de conformidade para obter mais detalhes.
Ao relatar o cálculo do módulo, certifique-se de que o extensômetro e a célula de carga sejam verificados na faixa em que o cálculo está sendo feito. Às vezes, os laboratórios relatam, sem saber, cálculos fora do alcance verificado de seus dispositivos.
É importante revisar a ASTM D1621-16 para compreender completamente a configuração do teste, o procedimento e os requisitos de resultados.
