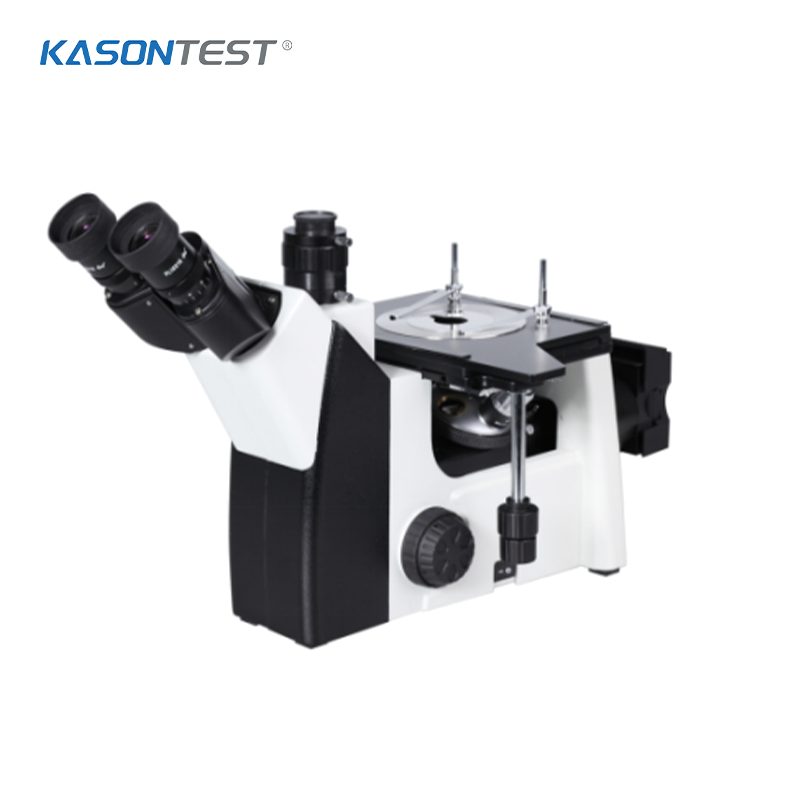

Microscópio Metalúrgico Invertido Trinocular KS102-AW

Sistema óptico

Sistema óptico de aberração cromática finita

Tubo de observação

Inclinação de 45°, tubo de observação trinocular

Ocular

Ocular de plano de ponto de visão alto e grande campo de visão PL10X/18mm

Conversor

Conversor de quatro furos posicionado internamente

Os microscópios metalográficos invertidos KS102-A são usados para identificar e analisar as estruturas combinadas de vários metais e materiais de liga. Eles são amplamente utilizados em fábricas ou laboratórios para identificação de qualidade de fundição, inspeção de matérias-primas ou análise de estrutura metalográfica após processamento de material e pulverização de superfície, etc.

Obter um orçamento Saiba mais

Página inicial >> Centro de Produtos >> Equipamento Metalográfico >> Microscópio Metalúrgico

Microscópio Metalúrgico Invertido Trinocular KS102-AW

Obter um orçamento

Detalhe do produto

1. Aplicação

Os microscópios metalográficos invertidos KS102-A são usados para identificar e analisar as estruturas combinadas de vários metais e materiais de liga. São amplamente utilizados em fábricas ou laboratórios para identificação da qualidade da fundição, inspeção de matérias-primas ou análise de estrutura metalográfica após processamento de materiais e pulverização de superfície, etc. é um meio eficaz para análise metalográfica de aço, materiais metálicos não ferrosos, peças fundidas, revestimentos, análise petrográfica de geologia e pesquisa microscópica de compostos, cerâmicas, etc.
Mecanismo de focagem
Ele adota um mecanismo de foco coaxial de ajuste grosso e fino de posição inferior, que pode ser ajustado nos lados esquerdo e direito. A precisão do ajuste fino é alta e o ajuste manual é simples e conveniente. Os usuários podem obter facilmente imagens nítidas e confortáveis. O curso de ajuste grosso é de 38 mm e a precisão do ajuste fino é de 0,002 mm.
Plataforma móvel mecânica
Adota uma plataforma de grande porte de 180×155mm e é colocada na posição direita, o que está de acordo com os hábitos operacionais das pessoas comuns. Durante a operação do usuário, é conveniente alternar entre o mecanismo de foco e o movimento da plataforma, proporcionando aos usuários um ambiente de trabalho mais eficiente.
Sistema de iluminação
O sistema de iluminação Kolar de epi-iluminação possui diafragma de abertura variável e diafragma de campo central ajustável, utilizando ampla tensão adaptativa 100V-240V, alto brilho de 5W, iluminação LED ou lâmpada halógena 6V30.

Parâmetros do produto

2.Especificações principais

Configuração padrão	Modelo
Artigo	Especificação	KS102-Um
Sistema óptico	Sistema óptico de aberração cromática finita	Incluído
Tubo de observação	Inclinação de 45°, tubo de observação trinocular, faixa de ajuste de distância interpupilar: 54-75mm, proporção de divisão: 80:20	Incluído
Ocular	Ocular de plano de ponto de visão alto e grande campo de visão PL10X/18mm	Incluído
Lente objetiva (lente objetiva acromática de plano de longa distância)	LMPL5X/0,13WD15,5mm	Incluído
LMPL10X/0,25WD8,7mm	Incluído
LMPL20X/0,40WD8,8mm	Incluído
LMPL50X/0,60WD5,1mm	Incluído
Conversor	Conversor de quatro furos posicionado internamente	Incluído
Mecanismo de focagem	Mecanismo de foco coaxial de ajuste grosso e fino de posição baixa da mão, curso de movimento grosso por revolução 38 mm; precisão de ajuste fino 0,002 mm	Incluído
Palco	Plataforma móvel mecânica de três camadas, área 180mmX155mm, controlada pela mão inferior da mão direita,Curso: 75mm×40mm	Incluído
Trabalhosuperfície	Placa de estágio de metal (orifício central Φ12mm)	Incluído
Sistema de iluminação	Sistema de iluminação Kolar epi-iluminado, com diafragma de abertura variável e diafragma de campo ajustável ao centro, ampla tensão adaptativa 100V-240V, luz LED quente única de 5W (temperatura de cor 2850K-3250K), intensidade de luz continuamente ajustável	Incluído
Configuração opcional
Artigo	Especificação
Ocular	Ponto de visão alto, grande campo de visão plano ocular PL10X/18mm, pode ser equipado com um micrômetro	Ó
Ocular de ponto de visão alto e amplo campo de visão WF15X/13mm, pode ser equipada com um micrômetro	Ó
Ocular de alto ponto de visão e amplo campo de visão WF20X/10mm	Ó
Objetivolente	LMPL100X/0,80WD2,00mm	Ó
Conversor	Conversor de cinco furos posicionado internamente	Ó
Sistema de iluminação	Sistema de iluminação Kolar de epi-iluminação, com diafragma de abertura variável e diafragma de campo ajustável ao centro, ampla tensão adaptativa 100V-240V, lâmpada halógena 6V30W, intensidade de luz continuamente ajustável	Ó
Acessórios polarizadores	Placa de inserção do polarizador, placa de inserção do analisador fixo, placa de inserção do analisador rotativa 360°	Ó
Sistema de análise metalográfica	Software de análise metalográfica genuíno FMIA2023, micrômetro.	Ó
Câmeradispositivo	5 milhões, 6,3 milhões, 12 milhões e outros dispositivos de câmera com chip Sony de pixel.	Ó
Interface de espelho do adaptador	Interface de espelho do adaptador 0,5X
Computador	Jato executivo HP	Ó
