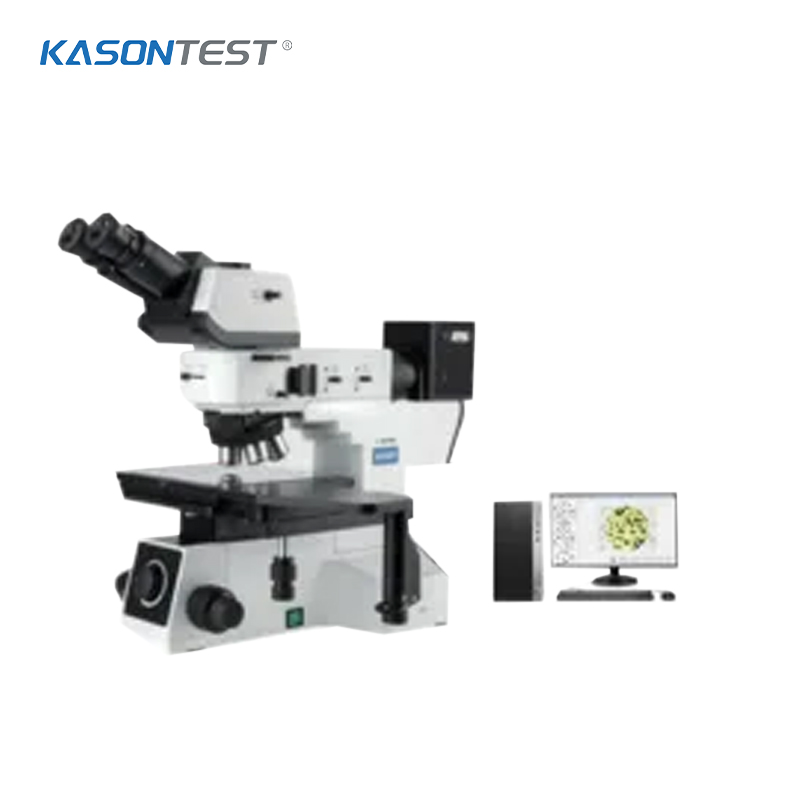

Microscópio metalográfico automatizado KS601MW de grau de pesquisa

Sistema óptico

Sistema óptico de correção de aberração cromática Infinity

Tubo de observação

Inclinação de 30°, imagem invertida, tubo de observação de três vias com dobradiça infinita, ajuste de distância interpupilar: 50-76mm, relação de divisão de três velocidades 0:100; 20:80; 100:0

Ocular

Ocular de plano de ponto de visão alto e grande campo de visão PL10X/22mm

Conversor

Conversor de campo claro de cinco furos posicionado internamente com slot DIC

Todas as operações do KS601M são projetadas de acordo com a ergonomia para minimizar a fadiga do operador. Seu design modular de componentes permite a combinação livre de funções do sistema. Cobrindo uma variedade de funções de observação, como campo claro, campo escuro, iluminação oblíqua, polarização, interferência diferencial DIC, etc., as funções podem ser selecionadas de acordo com a aplicaçã

Obter um orçamento Saiba mais

Página inicial >> Centro de Produtos >> Equipamento Metalográfico >> Microscópio Metalúrgico

Microscópio metalográfico automatizado KS601MW de grau de pesquisa

Obter um orçamento

Detalhe do produto

1. Aplicação
Todas as operações do KS601M são projetadas de acordo com a ergonomia para minimizar a fadiga do operador. Seu design modular de componentes permite a combinação livre de funções do sistema. Cobrindo uma variedade de funções de observação, como campo claro, campo escuro, iluminação oblíqua, polarização, interferência diferencial DIC, etc., as funções podem ser selecionadas de acordo com a aplicação real.
Tubo de observação trinocular articulado com amplo campo de visão
Com o tubo de observação trinocular de dobradiça positiva, a orientação da imagem é a mesma que a direção real do objeto, e a direção do movimento do objeto é a mesma que a direção do movimento do plano da imagem, facilitando a observação e a operação.
Design de plataforma móvel de grande curso
Usando um design de plataforma de 4 polegadas, ele pode ser usado para inspeção de wafer ou FPD de tamanhos correspondentes e também pode ser usado para inspeção de matriz de amostras de tamanho pequeno.
Porta-objetivas de alta precisão
O conversor adota um design de rolamento de precisão, o que torna a rotação leve e confortável e possui alta precisão de posicionamento de repetibilidade. A concentricidade da lente objetiva após a conversão também é bem controlada.
Design de estrutura de rack seguro e estável
O corpo do microscópio de grau de inspeção industrial, o baixo centro de gravidade, a alta rigidez e a estrutura metálica de alta estabilidade garantem a resistência a terremotos e a estabilidade da imagem do sistema.
Seu mecanismo de foco coaxial de ajuste grosso e fino de posição baixa frontal possui um transformador de tensão amplo de 100-240V integrado, que pode se adaptar à tensão da rede elétrica em diferentes regiões. A base foi projetada com um sistema de resfriamento por circulação de ar, que evitará o superaquecimento do rack após uso prolongado.

Parâmetros do produto

2.Especificações principais

Configuração padrão	Modelo
Artigo	Especificação	KS601 MW
Sistema óptico	Sistema óptico de correção de aberração cromática Infinity	Incluído
Tubo de observação	Inclinação de 30°, imagem invertida, tubo de observação de três vias com dobradiça infinita, ajuste de distância interpupilar: 50-76mm, relação de divisão de três velocidades 0:100; 20:80; 100:0	Incluído
Ocular	Ocular de plano de ponto de visão alto e grande campo de visão PL10X/22mm	Incluído
Objetivolente	Lente objetiva infinita de campo claro e escuro de longa distância: LMPL5X/0.15BD DIC WD9.0	Incluído
Lente objetiva infinita de campo claro e escuro de longa distância: LMPL10X/0.30BD DIC WD9.0	Incluído
Lente objetiva infinita de campo claro e escuro de longa distância: LMPL20X/0,45BD DIC WD3.4	Incluído
Lente objetiva semi-apocromática clara e escura de longa distância Infinity: LMPLFL50X/0,55 BD WD7.5	Incluído
Conversor	Conversor de campo claro de cinco furos posicionado internamente com slot DIC	Incluído
Rack de foco	Moldura transparente e reflexiva, posição frontal baixa da mão grossa e mecanismo de foco micro coaxial. O curso de ajuste grosso é de 33 mm e a precisão do ajuste fino é de 0,001 mm. Possui um dispositivo elástico ajustável para evitar deslizamentos e um dispositivo de limite superior aleatório. Possui um sistema de tensão ampla de 100-240V integrado, lâmpada halógena de 12V100W, sistema de iluminação de luz transmitida e as luzes superior e inferior são controláveis de forma independente.	Incluído
Palco	Plataforma móvel mecânica de dupla camada de 4", área da plataforma 230X215mm, curso 105x 105mm, com plataforma de vidro, volante móvel X e Y direito, equipada com interface de plataforma	Incluído
Sistema de iluminação	Iluminador de reflexão de campo claro e escuro, com diafragma de abertura variável, diafragma de campo, centro ajustável; com dispositivo de comutação de iluminação de campo claro e escuro; com slot para filtro de cores e slot para dispositivo de polarização	Incluído
Acessórios polarizadores	Placa de inserção do polarizador, placa de inserção do analisador fixa, placa de inserção do analisador giratória de 360°.	Incluído
Software de análise metalográfica	Msistema de análise etalográfica, dispositivo de câmera com chip Sony de 12 megapixels USB3.0, interface de espelho adaptador 0,5X, micrômetro de alta precisão.	Incluído
Configuração opcional
Artigo	Especificação
Tubo de observação	Inclinação de 30°, imagem ereta, tubo de observação de três vias com dobradiça infinita, ajuste de distância interpupilar: 50-76mm, proporção de divisão 100:0 ou 0:100	Ó
Ângulo de inclinação de 5-35 ° ajustável, imagem ereta, tubo de observação de três vias com dobradiça infinita, ajuste de distância interpupilar: 50-76 mm, ajuste de dioptria unilateral: ± 5 dioptrias, proporção de divisão de duas velocidades 100: 0 ou 0: 100 (campo de visão de 22/23/16 mm compatível)	Ó
Ocular	Ocular de ponto alto, plano de campo amplo PL10X/23mm, dioptria ajustável	Ó
Ocular de ponto alto, plano de campo amplo PL15X/16mm, dioptria ajustável	Ó
Objetivolente	Lente objetiva semi-apocromática clara e escura de longa distância Infinity: LMPLFL100X/0,80 BD WD2.1	Ó
Diferencialinterferência	Componente de interferência diferencial DIC	Ó
Câmeradispositivo	Dispositivo de câmera com chip Sony de 20 megapixels USB3.0, interface de adaptador 1X	Ó
Computador	Jato executivo HP	Ó
