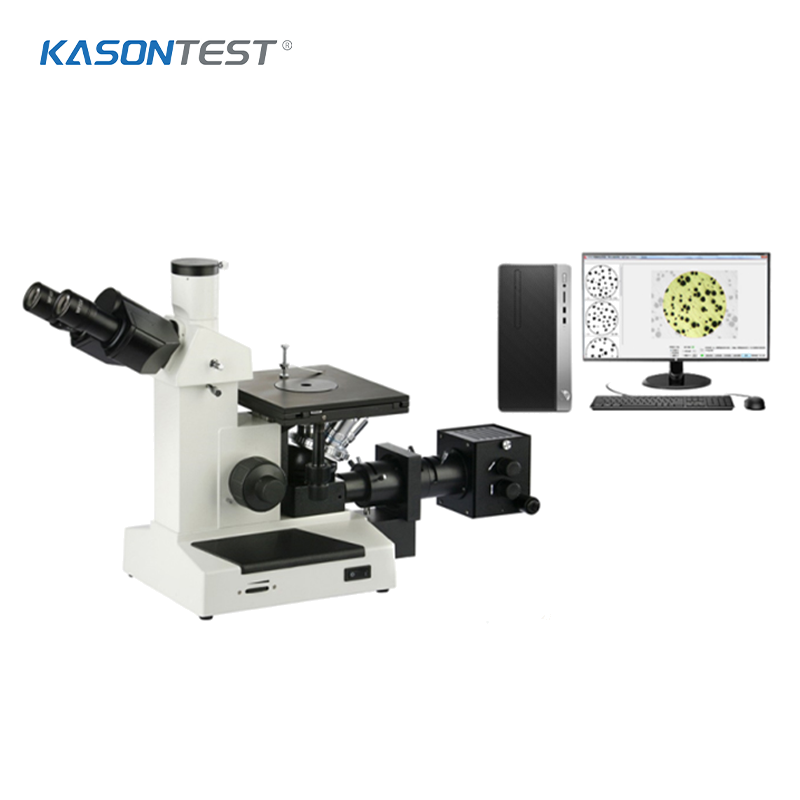

Microscópio Metalúrgico Invertido Trinocular KS101-BW

Ocular

Grande campo de visão WF10X (Φ18mm)

Tubo de observação

Tubo binocular articulado, inclinação de 30°;

Conversor

Adaptador de quatro furos de posicionamento interno da esfera

Sistema de iluminação

Lâmpada halógena 6V 20W, brilho ajustável

O Microscópio Metalúrgico Invertido Trinocular é usado principalmente para identificação de metais e análise da estrutura interna das organizações. É o importante dispositivo que pode ser utilizado para estudar a metalografia do metal, sendo também o instrumento chave para verificar a qualidade do produto na aplicação industrial.

Obter um orçamento Saiba mais

Página inicial >> Centro de Produtos >> Equipamento Metalográfico >> Microscópio Metalúrgico

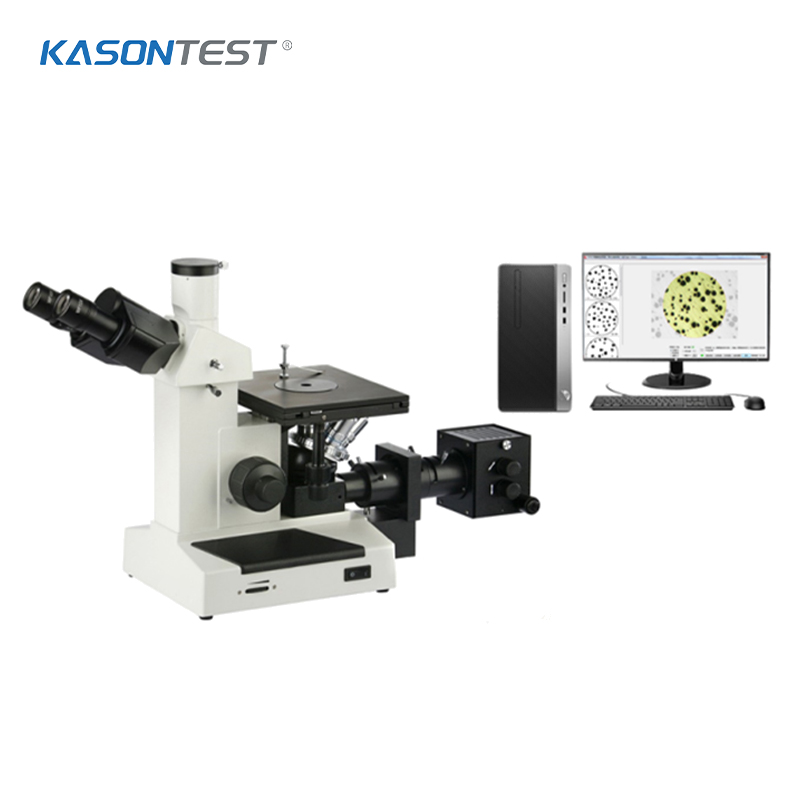

Microscópio Metalúrgico Invertido Trinocular KS101-BW

Obter um orçamento

Detalhe do produto

1. Aplicação
O Microscópio Metalúrgico Invertido Trinocular é usado principalmente para identificação de metais e análise da estrutura interna das organizações. É o importante dispositivo que pode ser utilizado para estudar a metalografia do metal, sendo também o instrumento chave para verificar a qualidade do produto na aplicação industrial.

Este microscópio pode ser equipado com um dispositivo fotográfico que pode tirar fotos metalográficas para realizar análise de contraste artificial, edição de imagens, saída, armazenamento, gerenciamento e outras funções.

Sistema de observação
Tubo de observação articulado: Tubo de observação binocular, visão única é ajustável, o tubo da lente é inclinado a 30°, confortável e bonito. Tubo de observação trinocular, pode ser conectado ao dispositivo da câmera. Ocular: ocular de plano de campo grande WF10X, com campo de visão de φ18mm, proporcionando um espaço de observação amplo e plano.
Estágio mecânico
A platina móvel mecânica possui uma placa de platina circular giratória integrada, que pode ser girada durante a observação polarizada para atender aos requisitos da microscopia polarizada.
Sistema de iluminação
Usando o método de iluminação Kohler, o diafragma de abertura e o diafragma de campo podem ser ajustados com mostradores para ajustar o tamanho da abertura de maneira suave e confortável. O polarizador opcional pode ajustar o ângulo de polarização em 90° para observar imagens microscópicas sob diferentes estados de polarização.

Parâmetros do produto

Especificações principais

Configuração padrão	Modelo
Artigo	Especificação	KS101-BW
Sistema óptico	Sistema óptico de correção de aberração cromática de distância finita	Incluído
Tubo de observação	Tubo binocular articulado, inclinação de 30°; tubo trinocular, distância interpupilar e dioptria ajustável.	Incluído
Ocular	Grande campo de visão WF10X (Φ18mm)	Incluído
Campo plano de longa distância umcromáticolente objetiva	PL L 10X/0,25 WD8,90mm	Incluído
PL L 20X/0,40 WD3,75mm	Incluído
PL L 40X/0,65 WD2,69mm	Incluído
SP 100X/0,90 WD0,44mm (óleo)	Incluído
Conversor	Adaptador de quatro furos de posicionamento interno da esfera	Incluído
Mecanismo de focagem	Focagem coaxial grossa e fina, valor da grade de ajuste fino: 0,002 mm; curso (do ponto de foco na superfície do palco): 30mm. Movimento grosseiro ajustável, com dispositivos de bloqueio e limitação	Incluído
Palco	Móvel mecânico de camada dupla (tamanho: 180mmX150mm, alcance móvel: 15mmX15mm)	Incluído
Sistema de iluminação	Lâmpada halógena 6V 20W, brilho ajustável	Incluído
Corfiltrar	Filtro de cor amarela, filtro de cor verde, filtro de cor azul	Incluído
Sistema de análise metalográfica	Software de análise metalográfica genuíno FMIA2023, dispositivo de câmera com chip Sony de 5 milhões de pixels, interface de espelho adaptador 0,65X, micrômetro (com especificações: 100x0,01mm, 100x0,01cm, pontos de calibração d = 0,15mm, d = 0,07mm).	Incluído
Configuração opcional
Artigo	Especificação
Ocular	Grande campo de visão WF16X (Φ11mm)	Ó
Grande campo de visão WF10X (Φ18mm) com régua divisória cruzada	Ó
Campo plano de longa distância umcromáticolente objetiva	PL L 50X/0,70 WD2,02mm	Ó
PL L 60X/0,75 WD1,34mm	Ó
PL L 80X/0,80 WD0,96mm	Ó
PL L 100X/0,85 WD0,4mm	Ó
Adaptador de cinco furos de posicionamento interno da bola	Ó
conversor	Grupo analisador, grupo polarizador	Ó
Acessórios polarizadores	Dispositivo com câmera com chip Sony de 12 megapixels	Ó
dispositivo de câmera	Jato executivo HP	Ó
