Máquina de teste de tração horizontal servo eletro-hidráulico controlada por microcomputador law-3000

1Descrição do produto:

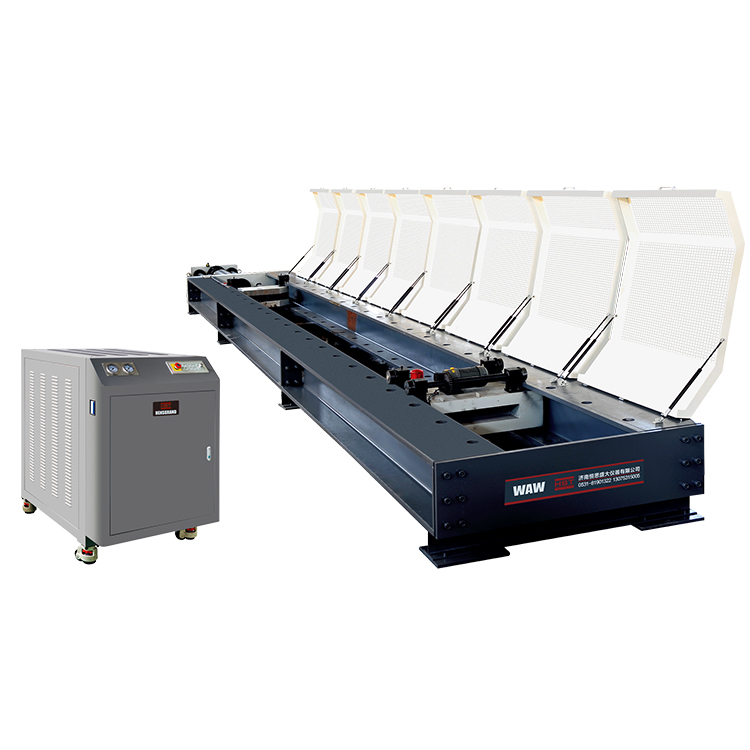

Esta máquina usa uma estrutura de solda em forma de H como componente de suporte de tensão e usa parafusos hidráulicos esquerdo e direito como dispositivos de travamento de espaço O dispositivo de ajuste de espaço consiste em um rack de engrenagem e um pinhão e um motor de redução, e o carrinho móvel é ajustado passo a passo a cada 500 mm; A parte superior do equipamento está equipada com uma tampa de segurança e a abertura e o fechamento da tampa de proteção são acionados por um cilindro hidráulico.
Esta máquina é carregada por um cilindro de óleo bidirecional de haste de saída única e pode ser aplicada ao teste de tração de materiais como fios de aço, cabos de aço, correias de elevação, correntes, cabos de arame, ganchos, parafusos de vento e outros materiais após combinar o acessório correspondente. Ele pode calcular automaticamente a resistência à tração, resistência ao escoamento, resistência ao alongamento não proporcional especificado, módulo elástico e outros indicadores de desempenho do material medido e pode concluir controle de malha fechada, como carga de taxa constante, deformação de taxa constante, deslocamento de taxa constante e deformação de taxa constante.
Esta máquina é precisa no teste, poderosa, fácil de operar, estável e confiável. É amplamente utilizado em universidades, institutos de pesquisa científica, instituições de teste, indústria aeroespacial, militar, metalurgia, fabricação de máquinas, construção de transporte, construção e materiais de construção para pesquisa de materiais de precisão, análise de materiais, desenvolvimento de materiais e controle de qualidade. Os testes de verificação de desempenho da qualificação do processo podem ser realizados em materiais ou produtos.
2Padrões aplicáveis
• GB/T 2611-2007 "Requisitos Técnicos Gerais para Máquinas de Teste";
• JB/T 7406.1-1994 "Máquina de Teste de Materiais Terminológicos de Máquina de Teste";
• GB/T 16826-2008 "Máquina de Teste Universal Servo Eletro-Hidráulico";
• GB/T 16825.1-2008 "Inspeção de máquinas de ensaio uniaxial estático Parte 1: Inspeção e calibração de sistemas de medição de força de máquinas de ensaio de tração e/ou pressão";
• GB/T 22066-2008 "Avaliação do Sistema de Aquisição de Dados por Computador para Máquinas de Teste Estáticas de Eixo Único";
• JJG 139-2014 "Máquinas de Teste de Materiais de Tração, Pressão e Universal";
• JB/T 6146-2007 "Condições Técnicas para Extensômetros";
• JB/T 6147-2007 "Requisitos técnicos para embalagem de máquinas de ensaio, marcação de embalagem, armazenamento e transporte";
• GB/T 228.1-2010 "Teste de tração de materiais metálicos Parte 1: Método de teste de temperatura ambiente";
• Métodos de ensaio padrão e definições para ensaios de propriedades mecânicas de produtos de aço ASTM A370.
3Parte de medição e controle elétrico
(1) Controlador independente externo

Controladores independentes externos desenvolvidos por nossa empresa há muitos anos-uma nova geração de controladores especiais para máquinas de teste estático; Integra funções de medição, controle e transmissão, integra altamente aquisição de sinal, amplificação de sinal, transmissão de dados e unidade de acionamento de servo válvula e adiciona uma unidade de controle manual externa para fornecer uma nova solução para a medição, controle e operação da máquina de teste. Solução, transmissão de dados USB suporta totalmente laptops, tablets e desktop; É uma parte importante do desenvolvimento da tecnologia de máquinas de teste.

(2) Software de medição e controle para máquinas de teste universais

O software de medição e controle da máquina de teste universal usa a tecnologia dsp e o algoritmo de controle adaptativo de neurônios para implementar vários métodos de controle de malha fechada, como força de teste de taxa constante, deslocamento de cilindro de taxa constante e deformação de taxa constante. Os modos de controle podem ser combinados arbitrariamente e comutados sem problemas. Ele possui uma interface de rede que pode implementar rede de dados e funções de controle remoto.

4Principais parâmetros técnicos
(1) Parâmetros do host:
• Estrutura do host: estrutura horizontal da estrutura soldada;
• curso do cilindro (mm): 1500;
• distância máxima de alongamento (mm): 0 a 10000 (incluindo curso do cilindro), ajustável passo a passo a cada 500 mm;
• Velocidade de movimento sem carga do pistão (mm/min): 200;
• Velocidade de ajuste do feixe móvel (mm/min): 1000;
(2) Parâmetros da fonte de óleo servo:
• Volume do tanque de combustível (L): 200;
• Pressão máxima da bomba de óleo (Mpa): 28;
• Pressão nominal em carga da estação de bomba servo (Mpa): 25;
• Vazão nominal em carga da estação de bomba servo (L/min): 8;
• Filtro de óleo Precisão de filtração de óleo (μm): 10;
• potência do motor da bomba principal (kW): 4;
• Dimensão geral da fonte de óleo servo (mm): 1200*950*800 (comprimento*largura * altura);
• Peso líquido da fonte de óleo servo (kg): 320 (excluindo embalagens).
(3) Parâmetros de medição e controle:
• Força máxima de teste (kN): 3000;
• Nível da máquina de teste: Nível 1;
• Intervalo de medição efetivo da força de teste: 4% a 100% F.S;
• Resolução da força de teste: 1/500000 da escala completa (existe apenas uma resolução na escala completa, sem classificação);
• precisão da medição da força de teste: melhor que ≤ ± 1%;
• Resolução de medição de deslocamento: 0,01 mm;
• precisão da medição de deslocamento: melhor que ≤ ± 0. 5%;
• Intervalo de medição da deformação: 1%-100% FS;
• Resolução de medição de deformação: 1/500000 da escala completa (existe apenas uma resolução na escala completa, sem classificação);
• precisão da medição da deformação: melhor que ≤ ± 0. 5%.
• Controle de deslocamento Faixa de velocidade de controle sem carga: 0 ~ 80mm/min
• Método de controle: controle de circuito fechado de força, controle de circuito fechado de deformação, controle de circuito fechado de deslocamento.
5Fixação de ferramentas do tipo trava:
É usado principalmente para amostras de fivela, como cabos de aço, fixas, hardware elétrico e outros tipos de amostras. Também pode ser conectado a tubos de perfuração, correntes, ganchos, fivelas e outros tipos de amostras.
