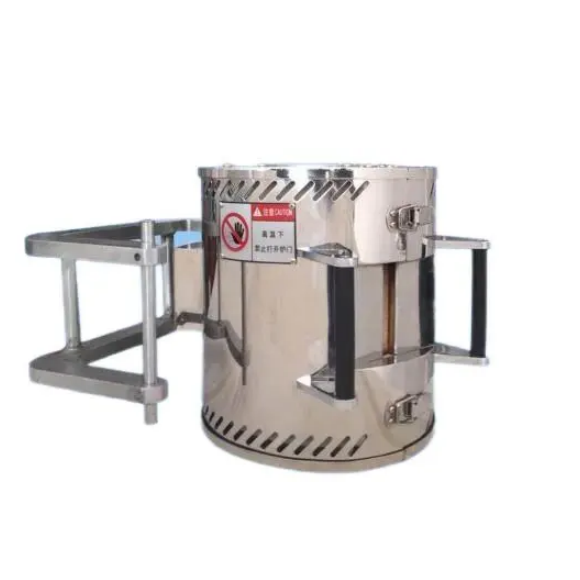

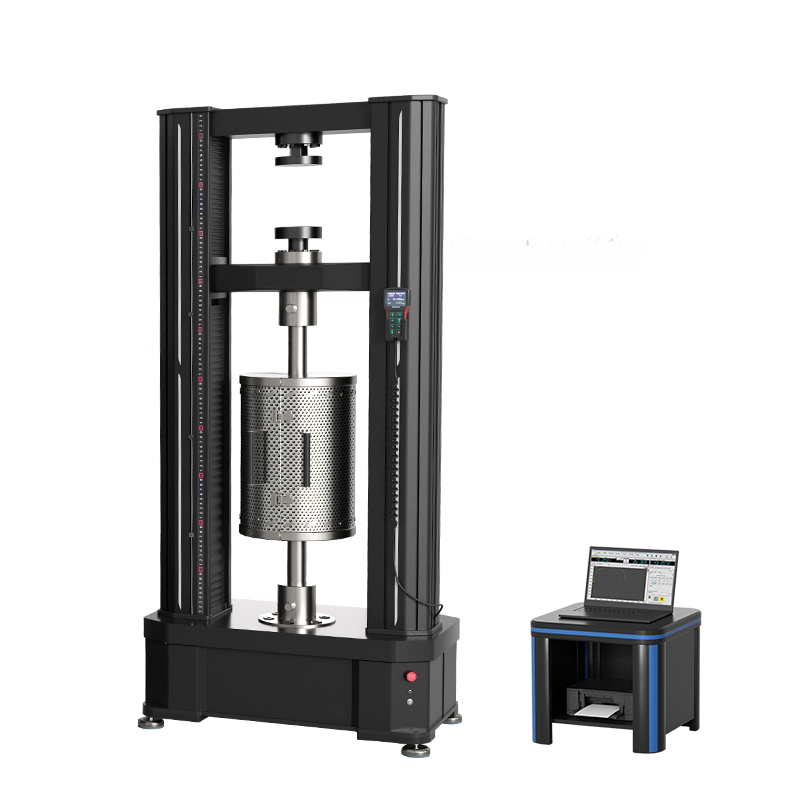

Um fabricante de painéis automotivos precisava de um sistema de alta temperatura para quantificar a qualidade e o desempenho de diversas chapas metálicas em temperaturas elevadas. Nosso cliente usou um quadro de reação de mesa com duas colunas e uma câmara ambiental para fornecer a funcionalidade ideal para aplicação de cargas e temperaturas controladas. Um conjunto personalizado de acessórios também foi necessário para segurar as amostras de teste. A fixação teve que atender a vários requisitos:

Capacidade de fixar amostra de fora da câmara
Flexibilidade para realizar vários testes em cada amostra
Maneira simples de alterar os penetradores

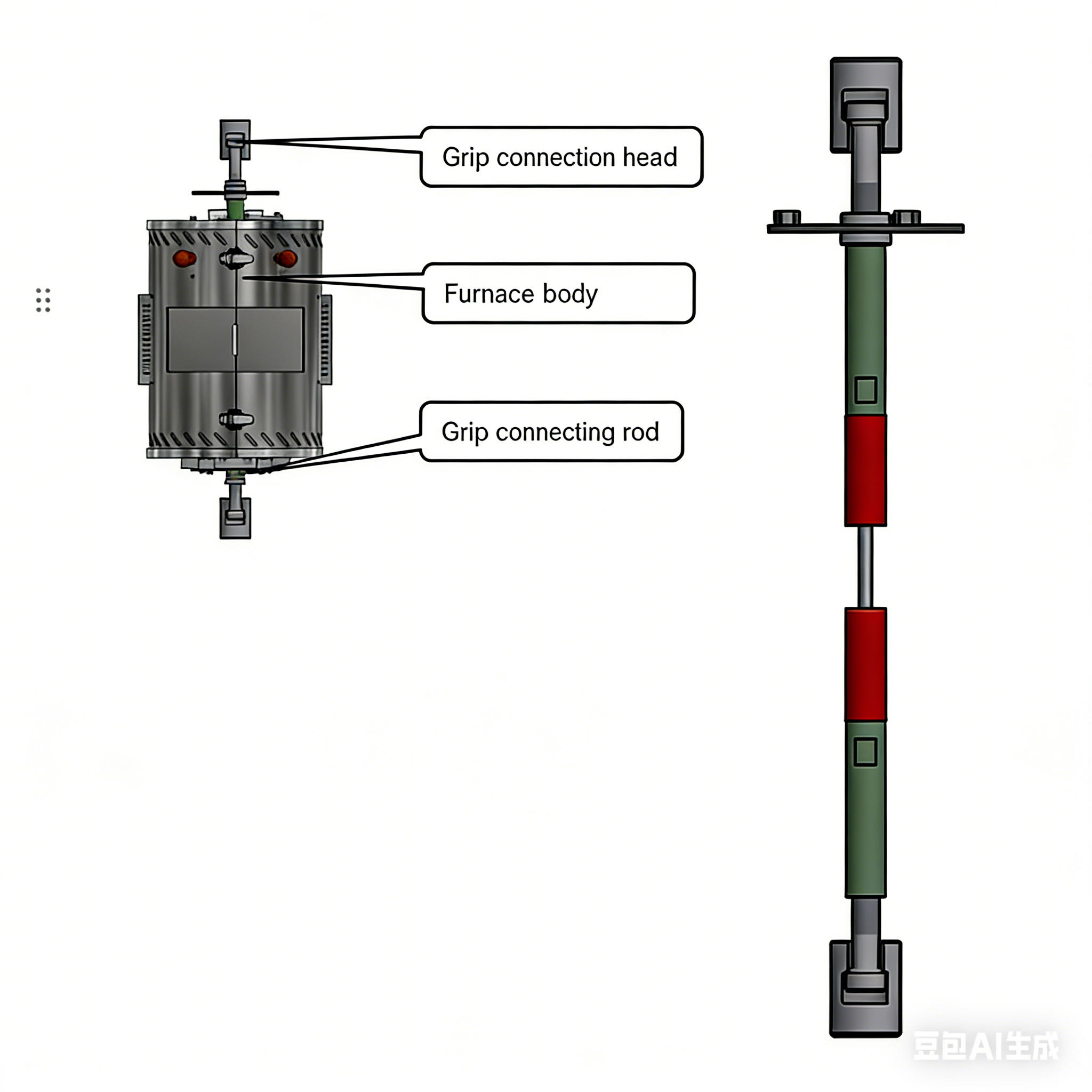

Nosso grupo de soluções projetadas trabalhou com o cliente para projetar a fixação. Vários testes de indentação foram necessários em amostras que haviam sido embebidas a 450° C (840° F) e nosso cliente estava preocupado porque as amostras e acessórios tinham que ser manuseados em temperaturas tão altas. Para reduzir o potencial de lesões, projetamos um mecanismo de aperto localizado fora da zona de aquecimento para ajustar as hastes para fixar a amostra antes de cada teste. E isso reduziu a exposição do operador às zonas aquecidas quando era necessária a substituição da amostra ou do penetrador.

Para desempenho a 450°C foram selecionados os aços inoxidáveis 303 e 304. O usuário inseriu uma amostra de 1 x 3 polegadas na ranhura de teste na parte superior da haste inferior e, em seguida, carregou um penetrador na haste superior. Sugerimos que se a câmara e a coluna de carga já estiverem na temperatura, o operador feche a porta e aperte o penetrador e a amostra usando as contraporcas localizadas externamente.

Recursos adicionais incluem resfriamento a água para proteger a célula de carga contra erros induzidos por gradientes de temperatura e uma prateleira de armazenamento na parte inferior da câmara para permitir que vários tamanhos de penetradores sejam absorvidos em temperaturas elevadas.
