I. Uso

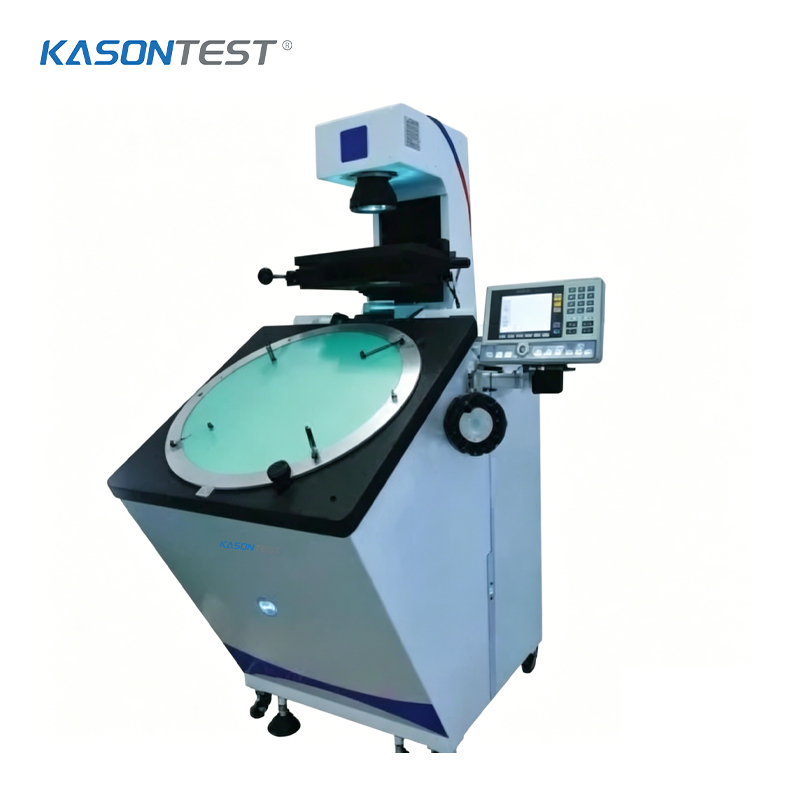

O projetor de perfil tipo piso é um instrumento de medição óptica de alta precisão e alta eficiência que integra
óptica, mecânica e eletrônica. É amplamente utilizado na área de máquinas, instrumentos, medidores, eletrônicos e indústria leve, bem como em câmaras de medição e laboratórios de universidades e institutos, pesquisas
institutos e departamento de verificação metrológica. Este instrumento pode medir com eficiência a dimensão geométrica e o perfil de várias peças de formato complicado.

II. Recursos

▶ Tela de φ615 mm de diâmetro com transferidor digital.
▶ Estrutura do piso, tela de 45°
▶ Estágio de trabalho de movimento de precisão de 200x100mm, 300x200mm opcional.
▶ Faixa de oscilação do estágio de trabalho entre 15°.
▶ Perfil de halogênio e iluminação de superfície de fibra ajustáveis.
▶ Sistema de processamento de dados multifuncional geométrico DRO DP300.
▶ Miniimpressora integrada.
▶ Disponível objetiva 5x, 10x, 20x, 50x, armário de trabalho e pedal, etc.
