EN 50086-2-4 define especificações para gerenciamento de cabos em sistemas de conduítes. Este método é usado para investigar sistemas de conduítes enterrados no subsolo para proteção e gerenciamento de condutores e/ou cabos isolados em sistemas elétricos ou de comunicação. O método de teste é adequado para uso com uma variedade de materiais, incluindo metálicos, não metálicos e compósitos. A amostra de teste é comprimida ao longo de seu eixo maior a uma taxa constante de deslocamento até que um dos três critérios finais do teste seja alcançado:

Fraturas da amostra que causam uma queda na força
Um valor de força predeterminado é alcançado
Ou, um deslocamento predeterminado é alcançado

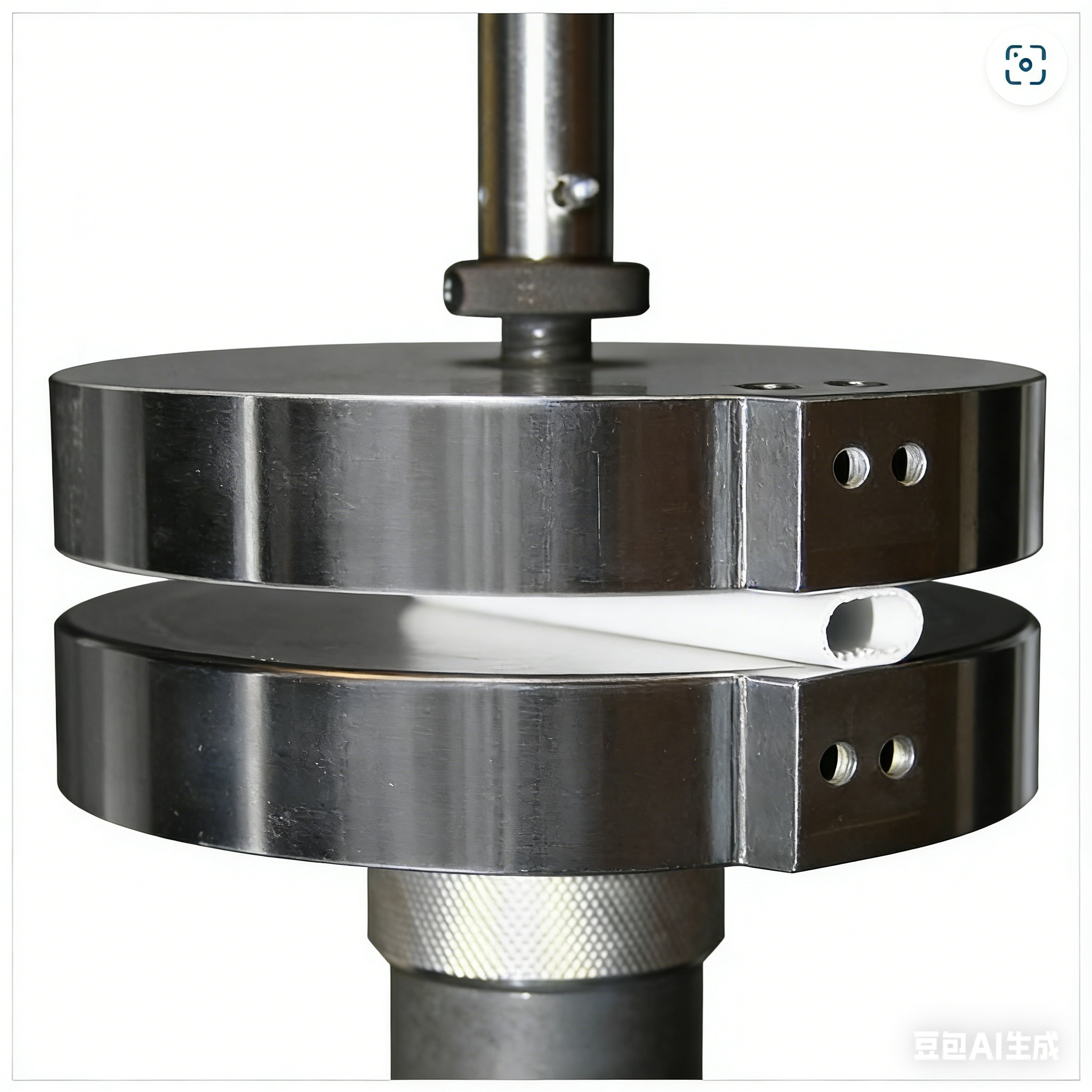

Placas de compressão de aço endurecido são recomendadas para aplicar a carga de deformação ao corpo de prova. Estas bigornas podem ser instaladas em qualquer máquina universal de testes de tração.

O desafio:

Amostras não paralelas
Nossa solução:

Amostras não paralelas – O paralelismo das placas de compressão é importante e recomenda-se que uma placa de compressão com assento esférico seja utilizada juntamente com uma placa rígida. A natureza autocompensadora deste acessório maximizará a área de contato entre a placa e a amostra. O assento giratório pode ser colocado na placa fixada na base do instrumento ou na célula de carga na cruzeta móvel. Para reduzir os possíveis efeitos da carga descentralizada, é preferível colocar o assento giratório na base.
É importante revisar a EN 50086-2-4 para compreender completamente a configuração do teste, o procedimento e os requisitos de resultados.
